DY1151GPT/DPT遠傳壓力/差壓變送器選型
DY1151GPT/DPT遠傳壓力/差壓變送器為避免被測介質直接與隔離膜片接觸且便于清洗，提供了一種可靠的測量方法。
一、主要特點
本型產品特別適用于以下場合：
1. 高溫介質或?qū)鞲衅饔懈g作用
2. 介質為懸浮液體或高粘度
3. 介質由于環境或流程溫度變化而固化或結晶
4. 介質更換后需嚴格凈化測量頭或測量頭須***保持衛生
5. 液位測量
測量頭由于遠傳裝置灌充液不同而適合不同介質溫度。灌充硅油時，可測（－29～149）℃介質；灌充惰性油時，可測（－18～204）℃介質；灌充Sylthem800油時，可測（－40～205）℃介質。
6．遠傳裝置附加溫度誤差，在一側有1.53m毛細管時測得：
扁平式：溫度附加誤差小于0.62kPa/55℃，毛細管每增加1.53m，誤差增加0.20 kPa/55℃。
螺紋式和法蘭式：溫度附加誤差小于1.99kPa/55℃，毛細管每增加1.53m，誤差增加0.62kPa/55℃。
二、型號及規格代號
1.遠傳型變送器型號及規格代號
| DY1151GPT DY1151DPT |
遠傳壓力變送器 遠傳差壓變送器 |
|||||||
| |
代號 |
測量范圍（量程） |
||||||
| 4 5 6 7 8 |
0-6.2～37.4kPa（0-635～3810mmH2O） 0-31.1～186.8KPa（0-3175～19050mmH2O） 0-117～690kPa（0-1.2～7.0 kgf / ㎝2） 0-345～2068kPa（0-3.5～21.0 kgf / ㎝2） 0-1170～6890kPa（0-12～70 kgf / ㎝2） |
|||||||
| |
代號 |
輸出 |
||||||
| E |
（4～20）mA DC、帶可調阻尼 |
|||||||
| |
代號 |
法蘭 |
塞子 |
隔離膜片 |
||||
| 12 22 |
碳鋼鍍鎘 316不銹鋼 |
316不銹鋼 316不銹鋼 |
316不銹鋼 316不銹鋼 |
|||||
| |
代號 |
遠傳裝置 |
||||||
| S1 S2 |
一個遠傳裝置 二個遠傳裝置 |
|||||||
| |
代號 |
附件和附加性能 |
||||||
| … |
詳見附件和附加性能選型 |
|||||||
| DYII51GPT 6 E 22 S1 … 典型的型號規格 |

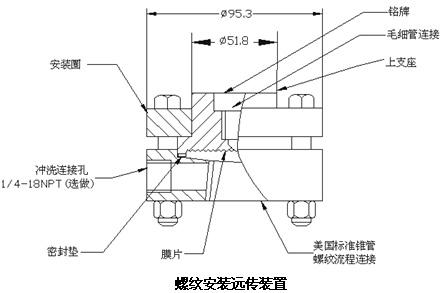

2. 螺紋式遠傳裝置型號及規格代號
| DY1199RTW |
螺紋式遠傳裝置 |
|||||
| |
代號 |
沖洗用孔 |
||||
| 11 12 |
無 有 |
|||||
| |
代號 |
遠傳裝置膜片材料 |
||||
| A B C |
316不銹鋼 哈氏合金C 鉭 |
|||||
| |
代號 |
結構材料 |
||||
| 11 |
上支座為316不銹鋼，安裝環為碳鋼鍍鎘，墊圈為白色石棉 |
|||||
| |
代號 |
下支座材料 |
||||
| A B |
316不銹鋼 哈氏合金C |
|||||
| |
代號 |
引壓連接孔 |
||||
| 11 12 13 15 17 |
1/4″NPT（錐管螺紋） 3/8″NPT（錐管螺紋） 1/2″NPT（錐管螺紋） 1″NPT（錐管螺紋） 11/2″NPT（錐管螺紋，不帶沖洗用孔） |
|||||
| DY1199RTW 11 A 11 A 17 典型型號規格 |

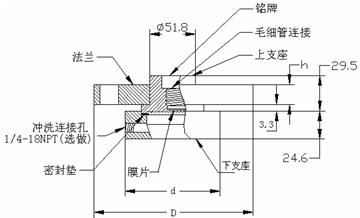

3.法蘭式遠傳裝置型號及規格代號
| DY1199RFW |
法蘭式遠傳裝置 |
||||||
| |
代號 |
沖洗用孔 |
|||||
| 11 21 |
無 有 |
||||||
| |
代號 |
遠傳裝置膜片材料 |
|||||
| A B C |
316不銹鋼 哈氏合金 鉭 |
||||||
| |
代號 |
結構材料 |
|||||
| 11 |
上支座為316不銹鋼，法蘭為碳鋼鍍鎘，墊圈為白色石棉 |
||||||
| |
代號 |
下支座尺寸和材料 |
|||||
| A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E52 A72 B72 E72 |
1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ 1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ |
150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb |
316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 |
||||
| DY1199RFW 11 A 11 A21 典型型號規格 |
法蘭尺寸
| 管道名義 尺寸 |
額定壓力 等級 |
D |
h |
d |
螺栓孔 |
||
| 分布直徑 |
數量 |
孔徑 |
|||||
| 1″ |
150lb |
Ø108 |
14.3 |
Ø66.6 |
Ø78.4 |
4 |
Ø15.7 |
| 300lb |
Ø124 |
17.5 |
Ø66.6 |
Ø88.9 |
4 |
Ø19.1 |
|
| 11/2″ |
150lb |
Ø127 |
17.5 |
Ø78.7 |
Ø98.4 |
4 |
Ø15.7 |
| 300lb |
Ø156 |
20.6 |
Ø78.7 |
Ø114.3 |
4 |
Ø22.4 |
|
| 2″ |
150lb |
Ø152 |
19.1 |
Ø95.3 |
Ø120.7 |
4 |
Ø19.1 |
| 300lb |
Ø165 |
22.2 |
Ø95.3 |
Ø127 |
8 |
Ø19.1 |
|
| 3″ |
150lb |
Ø190 |
23.8 |
Ø127 |
Ø152.4 |
4 |
Ø19.1 |
| 300lb |
Ø210 |
28.6 |
Ø127 |
Ø168.3 |
8 |
Ø22.4 |
|

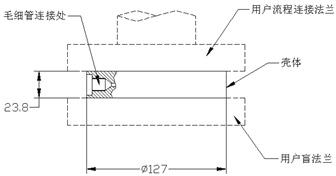

4. 扁平式遠傳裝置型號及規格代號
| DY1199PFW |
扁平式遠傳裝置 |
|||
| |
代號 |
型號 |
||
| 11 |
標準3″-150 lb或300lb |
|||
| |
代號 |
遠傳裝置膜片材料 |
||
| A B C |
316不銹鋼 哈氏合金C 鉭 |
|||
| |
代號 |
殼體材料 |
||
| 11 |
316不銹鋼 |
|||
| DY1199PFW 11 A 11 典型型號規格 |
5. 插入筒式遠傳裝置型號及規格代號
訂貨型號包括四部分：1．變送器型號。
2．由螺紋式、法蘭式、扁平式及插入筒式4種遠傳裝置選一種。
3．遠傳裝置用的毛細管型號。
4．灌充油。
例如：DY1151DPT4E22S2、DY1199PFW11A11、DY1199CAP1313A10C11、C10485-0007。
| DY1199EFW |
插入筒式遠傳裝置 |
|||||
| |
代號 |
插入筒直徑和材料 |
||||
| 11 12 13 14 |
3″(66mm) 316不銹鋼 3″(66mm) 哈氏合金C 4″(89mm) 316不銹鋼 4″(89mm) 哈氏合金C |
|||||
| |
代號 |
膜片材料 |
||||
| A B |
316不銹鋼（只用于11、13） 哈氏合金C（只用于12、14） |
|||||
| |
代號 |
插入筒長度 |
||||
| 20 40 60 |
2″(50.8mm) 4″(101.6mm) 6″(152..4mm) |
|||||
| |
代號 |
法蘭材料 |
||||
| A |
45鋼 |
|||||
| |
代號 |
法蘭規格（尺寸同1199RFW） |
||||
| 11 12 |
150lb***高工作壓力1.89MPa 300lb***高工作壓力4.9MPa |
|||||
| DY1199EFW 11 A 20 A 11 典型型號規格 |
插入筒式遠傳裝置

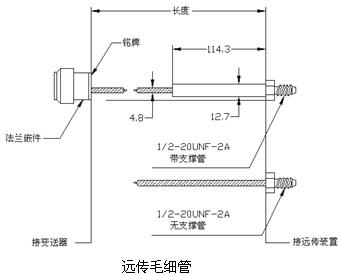

6. 遠傳裝置用的毛細管及末端配件型號及規格代號
| DY1199CAP |
毛細管 |
|||||
| |
代號 |
毛細管材料和尺寸 |
||||
| 13 |
316不銹鋼1.09mm內徑 |
|||||
| |
代號 |
變送器末端配件 |
||||
| A |
低容積法蘭316不銹鋼 |
|||||
| |
代號 |
毛細管長度 |
||||
| 05 10 15 20 25 |
5′(1524mm) 10′(3048mm) 15′(4572mm) 20′(6096mm) 25′(7620mm) |
|||||
| |
代號 |
遠傳裝置末端配件 |
||||
| A C |
1/2-20UNF-2A螺紋無支撐管(僅與1199RFW、1199RTW配用) 1/2-20UNF-2A螺紋帶支撐管(僅與1199PFW、1199EFW配用) |
|||||
| |
代號 |
保護套管 |
||||
| 11 |
鎧裝316不銹鋼系列 |
|||||
| DY1199CAP 13 A 05 A 11 典型型號規格 |
7. 遠傳裝置灌充液型號及規格代號
| 代號 |
遠傳裝置灌充液 |
| C10485-0007 C51734-0001 01199-0032-0004 |
硅油（低溫）穩定范圍－29℃～149℃ 惰性液穩定范圍－18℃～204℃ Sylthem800 －40℃～205℃ |
